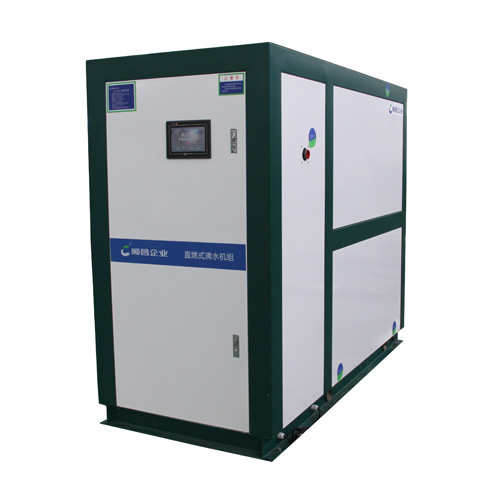

图：顺昌直燃式无压沸水机组外观图

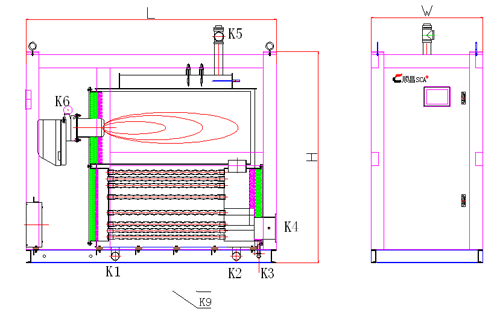

图：顺昌直燃式无压热水机组结构图



一、安装

（1）连接进水管前，先将水管内水空放10至30分钟（根据管道远近确定），将管道内赃物排尽，再与设备进水口连接；

（2）连接气源，在接进设备前加装排空管，气源压力动压必须在2000至35mbar之间，流量不小于30立方/小时；

（3）用口径等于或大于机组出气口的管道将废气引至室外；

（4）电源必须是符合本设备的标准接线的三星插座，且有可靠接地线，箱体外壳必须要有可靠的接地；

（5）本机非高压容器,允许有蒸气溢出,当加热数分钟后,蒸气溢出量会有所增加,属于本机正常现象；

（6）将排污口引至下水道；

（7）设备应固定牢固、平稳，水平倾斜不超过2度。

二、维护保养

（1）正常使用时请注意箱体内不能断水，需保持正常在水位；

（2）使用沸水器应用专人负责，每天开始使用时，应先打开储水箱排污阀，将箱底剩水放尽，然后关闭阀门；

（3）使用完毕，关闭进水、气、电源，再把底部的排污阀打开，将水箱内的污水排出（建议每周一至两次），并把箱体及周边清扫一次，随后关闭排污阀；

（4）电气部分故障应由专业电工检查；

（5）底部排污阀和顶部的排气口，应保持畅通，不能有杂物堵塞；

（6）定期清除燃烧机灰尘、设备内除水垢，确保设备正常运行；

（7）确保设备运行环境的通风、清洁、干燥。

 三、操作说明：

（一）系统概述

整个系统以PLC为主控制器处理水位，水温变送器采集的信息处理后，控制电磁阀、炉头的工作状态；并将系统的状态信息显示在触摸屏。同时，触摸屏可控制设定系统的一些特性参数。还可以通过以太网传输到工控机上。在工控机上可以对机组状态的监视和系统参数的设定。如开关机时间、系统时间、出水温度、保护温度等。

（二）功能概述

1、自动加热：开机状态下当机组中水温低于设定温度时，系统会自动开启炉头进行加热；当高于保护温度时，系统自动关闭炉头停止加热。

2、自动检测水位：在开机状态下自动检测炉膛水位和储水箱水位。当检测到炉膛水位低时，系统会自动关闭炉头同时打开进水阀，直到炉膛水位满水，返回先前状态；当检测到储水箱中水位低时，系统自动检测炉膛水温，当水温达到设定值时，打开进水阀将炉膛中的热水顶入储水箱中；检测到储水箱中水位高时，系统自动进入待机状态。

3、定时：系统可任开关机意设定三个定时启动、关闭时间（即，可定时分段的供水）

4、高温保护：当炉膛中的温度大于设定的最大温度时，系统会自动关闭炉头，停止加热。

5、低水位保护：当炉膛中水位低时，炉头不会被启动。

6、远程控制：该系统可通过一根简单的网线，将整个系统联入局域网中，从而实现远程控制。

7、系统报警功能：系统在运行状态下，系统会自检故障，直接弹出相应的故障对话框，清楚的说明故障的可能原因和解决办法。

四、运行说明

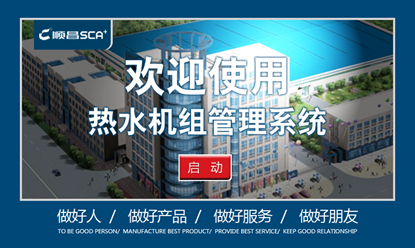

1，首页

系统通电后默认状态如上图，点击“启动”按钮，系统运行。

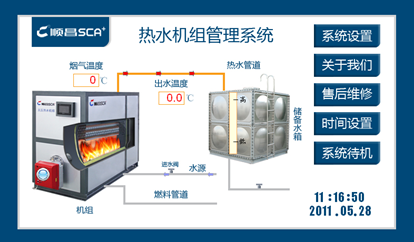

2，系统主界面：系统在运行状态下会出现如下界面

u  出水温度：即炉膛中的水温。在开机状态下，出水温度大于设定值，开启进水阀，图上箭头开始流动表示向水箱进水。

u  烟气温度：机组的燃烧产生的尾气温度。再开机状态下烟气温度高于设定值时系统进入炉膛除垢状态。

u  系统设置：设置系统参数，如设定出水水温，保护水温及工作时段等。

u  关于我们：关于安徽合肥顺昌不锈钢设备制造有限公司。

u  售后维修：有关常见故障的处理方法。

u  时间设置：设定系统时间信息。

u  系统待机：让系统停止工作进入待机状态。

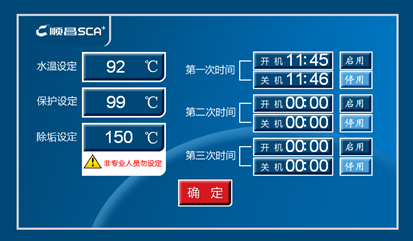

3，系统设置界面，点击要设置的位置就会弹出键盘，通过键盘输入数值。

u  水温设定：设定机组的出水水温。

u  保护设定：设定炉膛中水温的最大值。

u  除垢设定：检测机组烟气温度，当烟气温度大于设定值，系统自动进入除垢界面。

u  三个开关机时间：可根据用户要求任意设定三个系统工作时间。可设定时间段的停用和启用。

4、关于我们

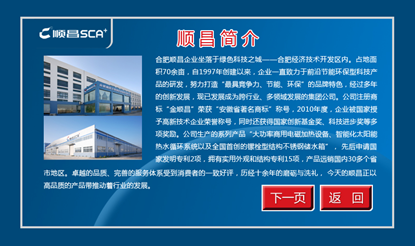

关于我们是合肥顺昌的简介，如下图：

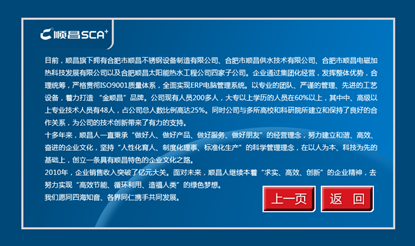

点击“下一页”进入如下界面：

点击“返回键”可返回主界面。

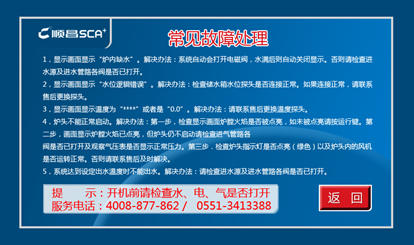

5，售后维修

有关于常见故障的处理以及我公司的售后服务电话。

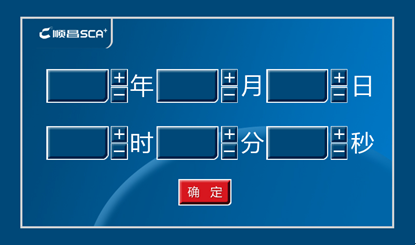

6，时间设置

设置系统时间包括：年、月、日、时、分、秒的设定。点击要设置的位置就会弹出键盘，通过键盘输入数值。

五、系统故障的提示说明

1，炉膛缺水

上图提示炉膛内缺水，此故障出现的原因是：进水管路没有水或者水量过小、进水管路各水阀没有打开、电磁阀故障。

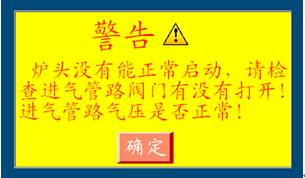

2，炉头没有能正常启动

上图提示的故障时炉头能正常启动，此故障的原因是，进气管路的阀门没有打开、进气管路的气压达不到要求。

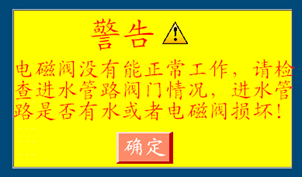

3，电磁阀不能正常的工作

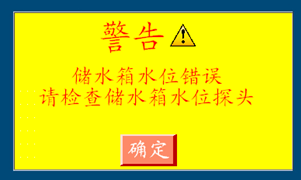

4，储水箱水位探头故障

5，系统出现故障时，请勿更改系统路线

六、系统除垢

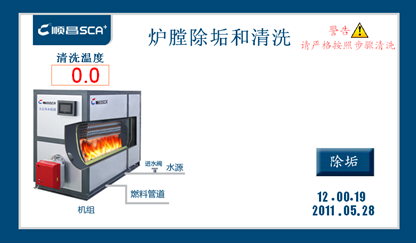

系统在检测到炉尾烟气温度高于设定值时，会自动进入除垢界面如下图，系统会自动提示每一步的操作，要严格按照上面的显示的步骤操作，直到除垢完成。

七、注意事项



(1)运送过程中注意触摸屏的保护，请勿将其与坚硬物体放置在一起。

(2)系统运行时需有当班且有运行权限的人操作。

(3)系统内有强电，运行时请勿打开机组箱。系统出现故障时，请勿更改系统线路。

(4)检查水、电、气源是否与本设备相符,电源引出线应连接到带有漏电、过载保护功能的开关或插座上。

(5)必须可靠接地,配备专用漏电开关。

(6)合闸前检查排汽是否畅通,水箱是否满水，严禁缺水或无水干烧。

(7)检修时关闭电、气源,待降温后方可进行。严禁直接触摸加热管,防止烫伤操作人员。

(8)不要用力拉拽电、气源线路，防止松动脱落引起事故。

(9)如发现故障，应切断电、水、气源，停止使用，通知专业维修人员修理，不可自行拆卸。

(10)不得用水直接冲洗电线接头以及控制器部分。

(11)长时间不用，应切断电、气、水源。

(12)燃烧器须定期维护，防止燃料浪费和减少对环境的污染。

(13)儿童和非专业人员不能使用该设备。

(14)绝对不要将锅炉房进出风口或通风口堵塞。

(15)没有专业资格的人员不能维修该设备。

(16)不要在锅炉房内放置压力容器或可燃物质。

(17)因技术改动，本公司恕不另行通知。

(18)设备底部小孔漏水是正常现象，是由天然气燃烧后所产生的冷凝水。

    最终解释权归合肥顺昌公司

警告：本产品必须有可靠接地！         合肥顺昌企业联系方式：0551-3846307
